Uso correcto de la herramienta Puentes
Fernando Baldero Echarren

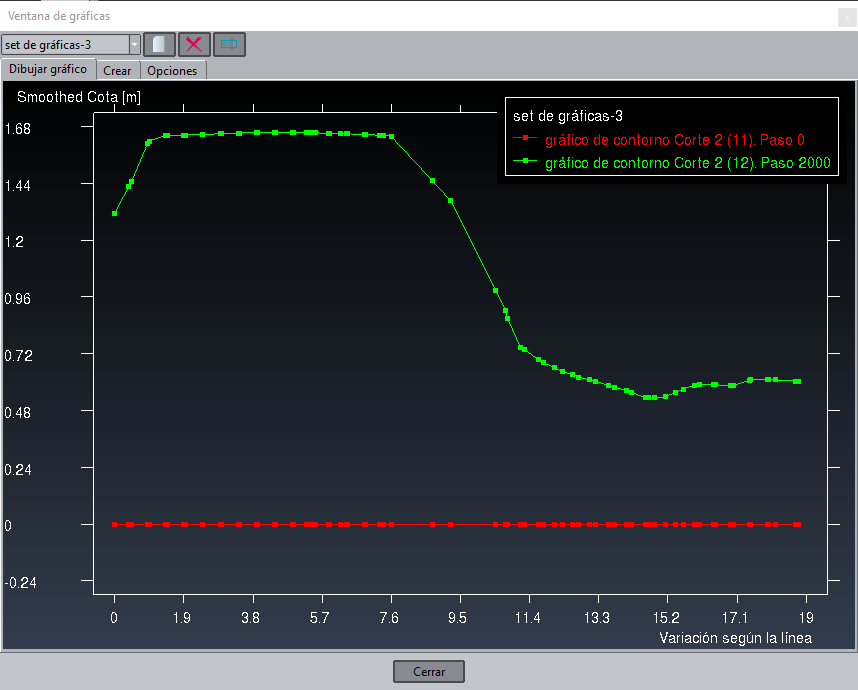

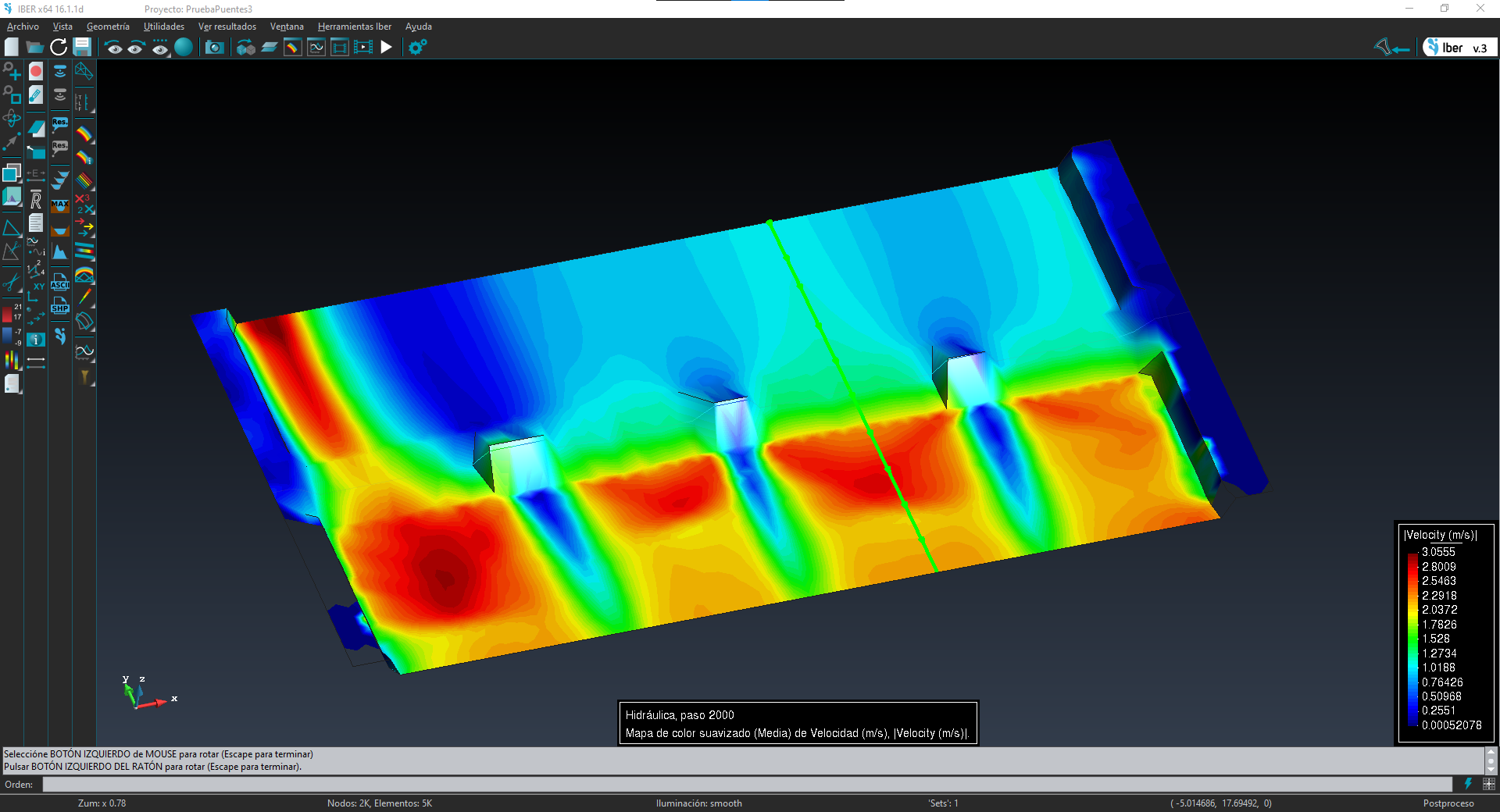

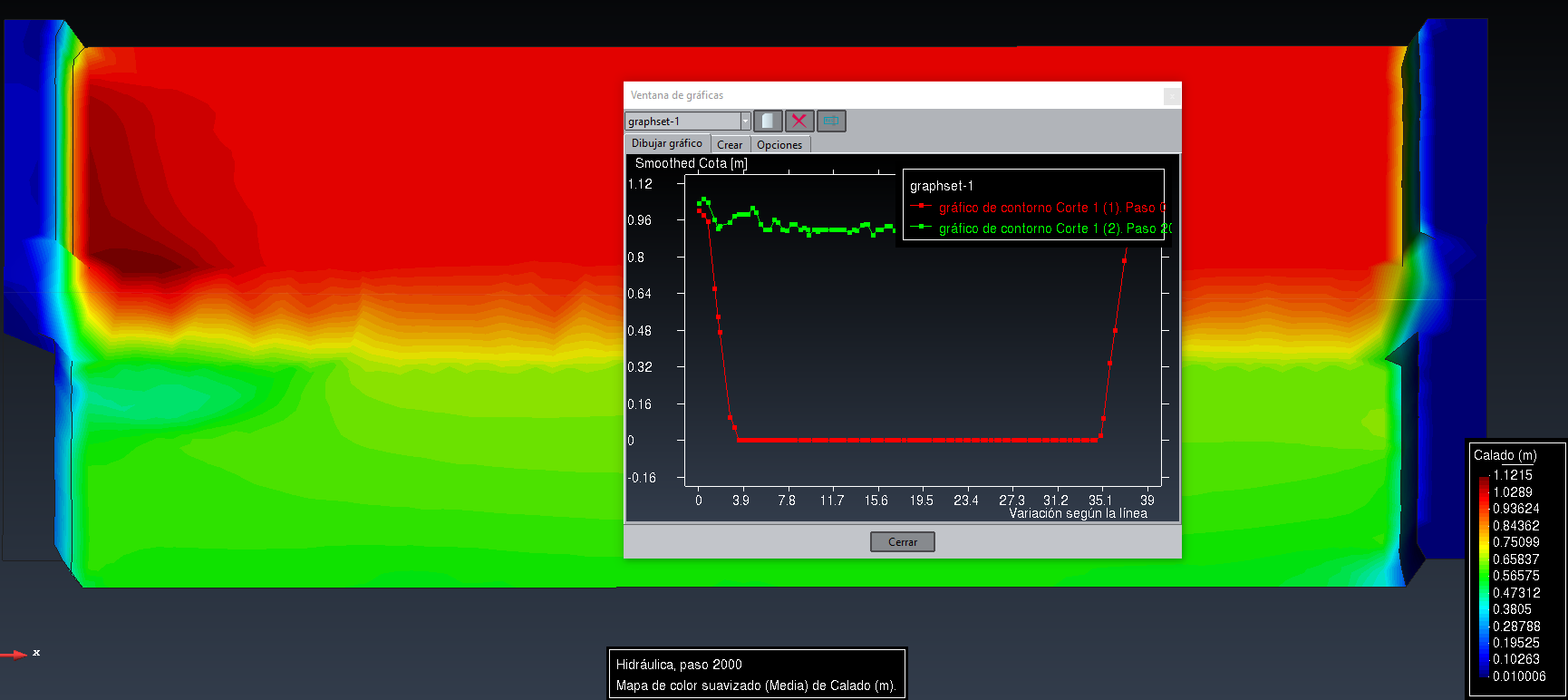

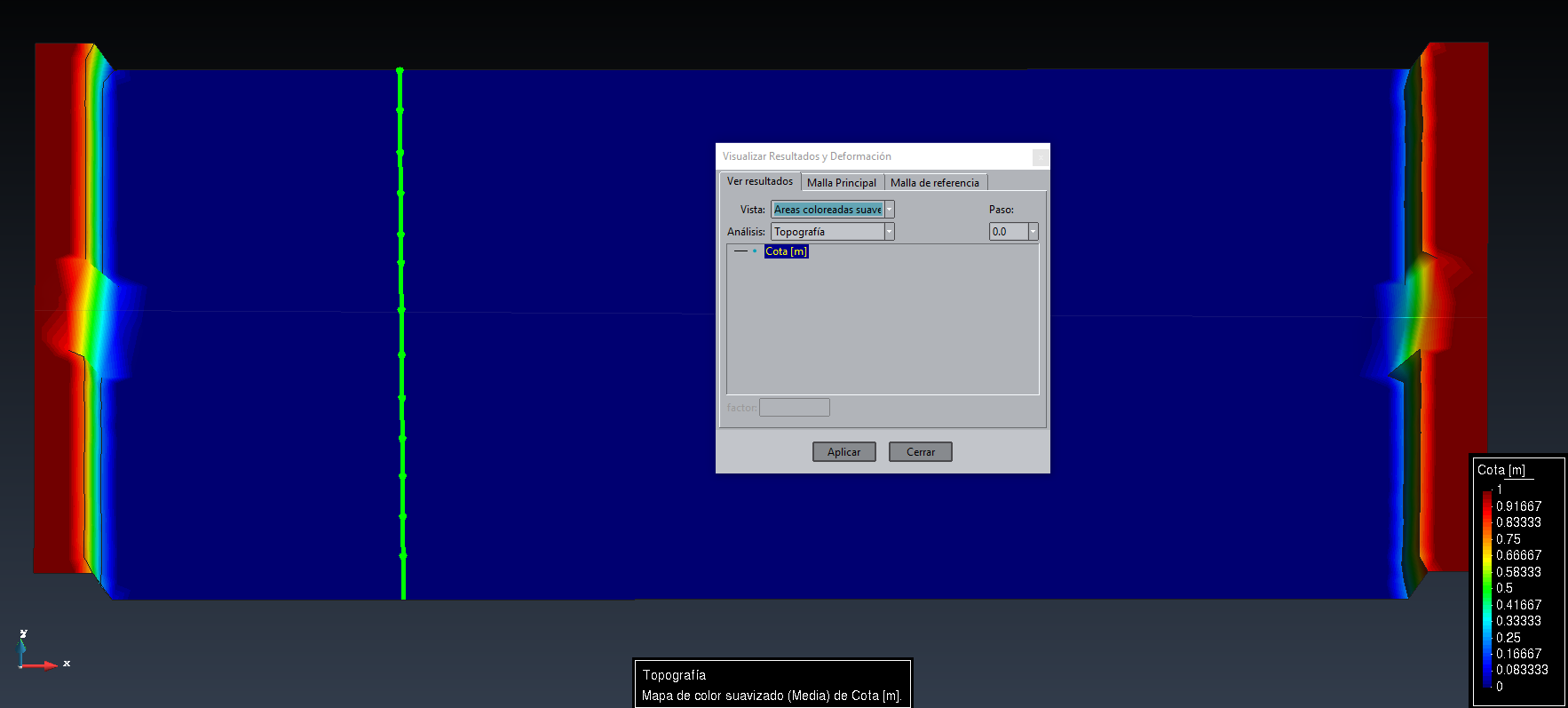

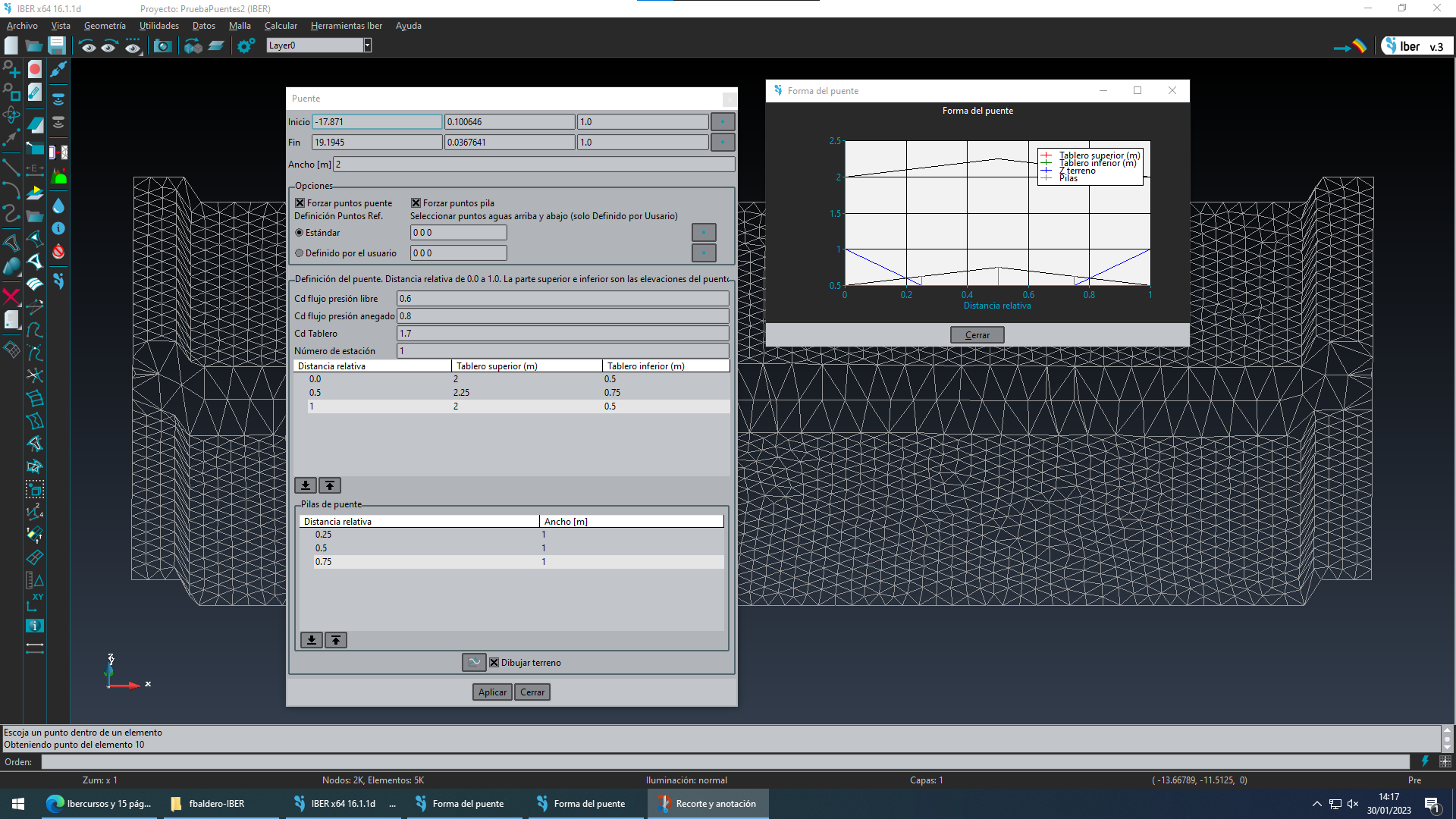

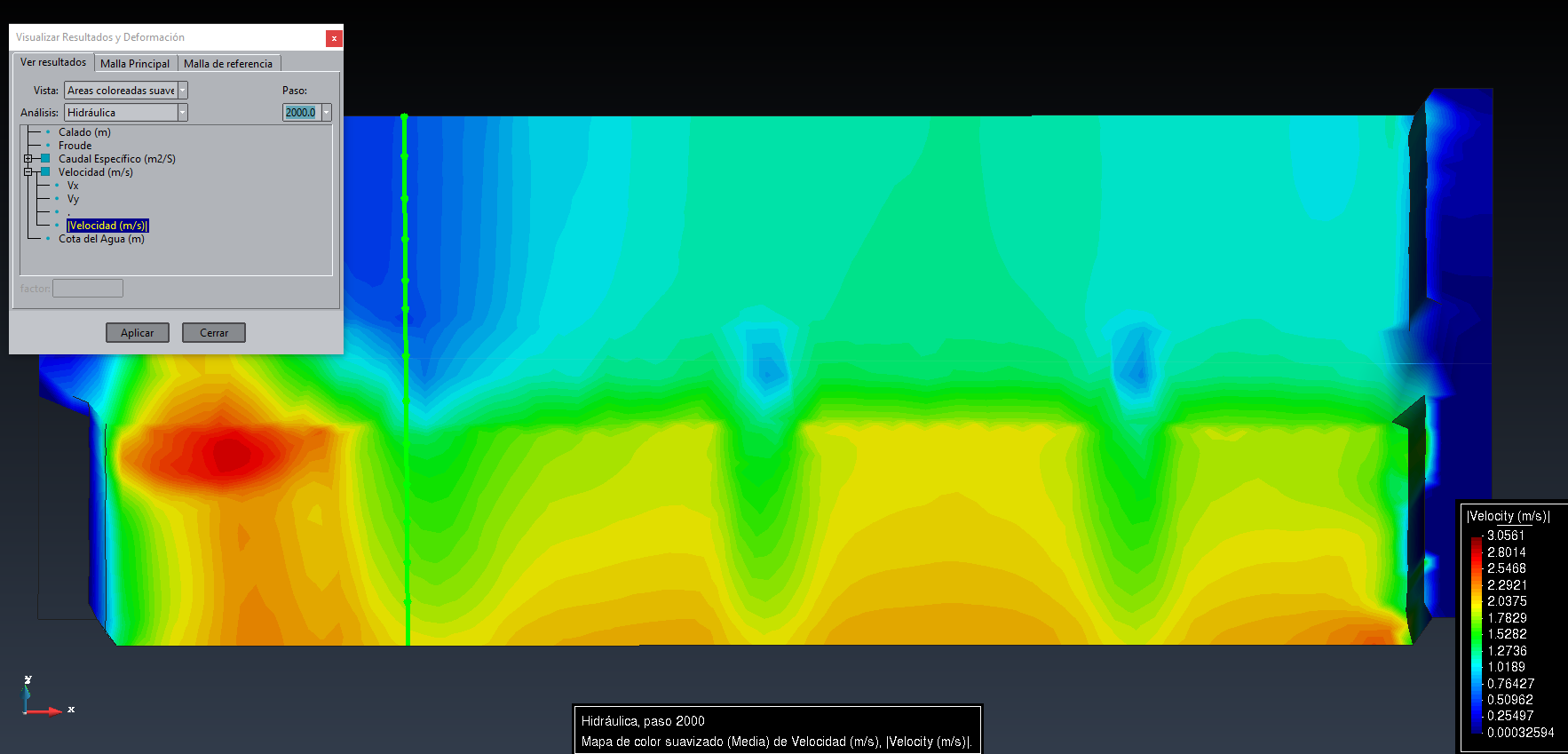

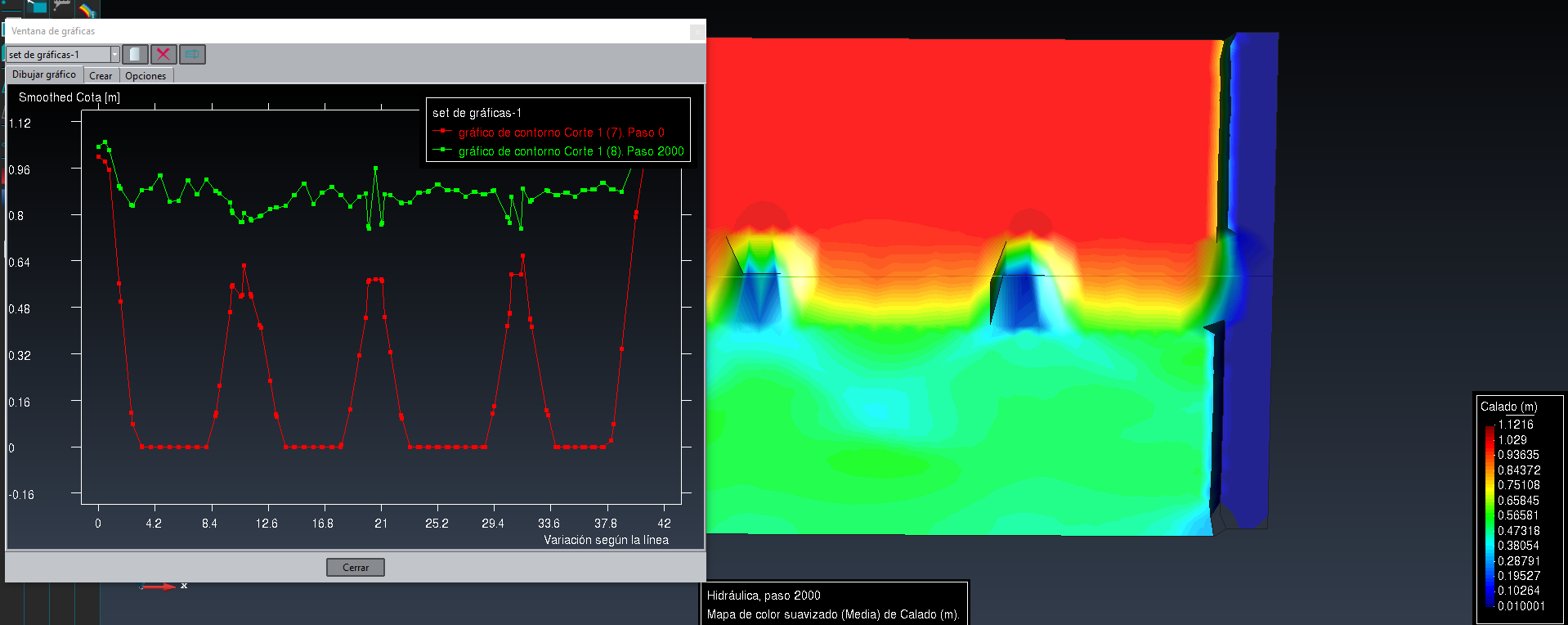

30/01/2023 15:27:00 Uso correcto de la herramienta Puentes Buenas, Estoy tratando de utilizar la herramienta "Estructura en malla > Puente" para realizar una simulación en la que quiero detallar de forma precisa el efecto que supone el puente. Como paso previo me he generado dos modelos 'de prueba' donde ensayar con la herramienta. He creado un canal trapezoidal, con lecho a cota 0 y coronación a cota 1. A mitad de sección coloco el puente, con la configuración que se ve en la imagen:  De luz reducida, para forzar que entre en carga. Hago click en aplicar, pero tal y como se ve en la imagen, la malla sólo queda modificada en planta. Es decir, no aparece el tablero, ni las pilas, que deberían de llegar hasta la cota inferior del tablero. (Por ejemplo, contrastando con el uso de la herramienta "Diques", al hacer click en aplicar, sí que modifica la malla de forma que se aprecia el dique.) Impongo como condición de entrada un nivel constante de agua a 1m. Simulo y compruebo los resultados. En postproceso, compruebo la topografía, y parece que no se han insertado las pilas del puente:  Por lo que compruebo los calados y velocidades:   En los que sí aparece reflejado, tanto el efecto que supone que el puente entre en carga, como las pilas como obstáculos al flujo. ------------------------------------------- Vuelvo al preproceso, y en los puntos donde se ubican las pilas, levanto la malla hasta cota 0,5. Calculo, y consulto de nuevo el postproceso:    Obteniendo unos resultados diferentes al caso anterior. Entonces, mi duda es, cuál es la forma correcta de utilizar la herramienta; 1) Simplemente definiendo los parámetros en el cuadro de diálogo. 2) O también implementando de forma manual las elevaciones a la malla en las pilas. La intuición me dice que la forma correcta es la primera, pero me "chirría" que al hacer click en Aplicar, la malla sólo se modifique en planta. Mi objetivo sería lograr simulaciones en las que pueda presentar resultados tan visuales como por ejemplo los de este caso: En el que se aprecian tanto tablero como pila, o este otro, Pero no se cuál sería la forma procedente de trabajar la malla para lograr el efecto. |
Uso correcto de la herramienta Puentes
|
Fernando Baldero Echarren | 30/01/2023 15:27 | |
 Uso correcto de la herramienta Puentes
|
Fernando Baldero Echarren | 02/02/2023 10:03 | |
|
Uso correcto de la herramienta Puentes
|
Fernando Baldero Echarren | 06/02/2023 09:02 | |
|
Uso correcto de la herramienta Puentes
|
Gonzalo García-Alén | 04/07/2023 18:33 | |
